DS WIZARD 매뉴얼
DS 마법사는 PLC 프로그램을 기반으로 DS 언어(DUALSOFT 시스템 언어)로 자동 변환하여 디지털 트윈 모델을 생성하는 도구입니다.

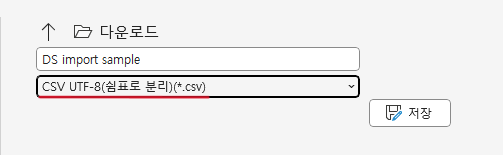

✅ 지원 PLC : LS, Mitsubishi (AB, Siemens 추후지원) ✅ 지원 포맷 : 하위버전 저장 XML (예: XG5000 → .XML, Mitsubish → .CSV )
🧩 LS ELECTRIC
📤 XG5000(LS ELECTRIC) 하위 버전 저장 방법 (이미지 참고)
XG5000 실행 후 프로젝트 열기 또는 작성
기존 프로젝트를 열거나, 새로운 프로젝트를 생성합니다.

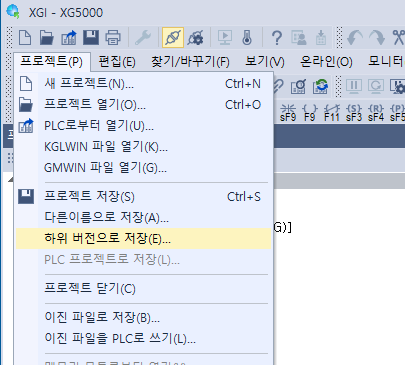

상단 메뉴에서 [프로젝트] 클릭
상단 툴바에서 [프로젝트(P)] 메뉴를 클릭합니다.
[하위 버전으로 저장(E)] 클릭
메뉴 중간에 있는 [하위 버전으로 저장(E)] 항목을 클릭합니다.
해당 항목이 노란색으로 강조되어 있는 것이 이미지에서 확인됩니다.
저장할 하위 버전 선택
팝업 창에서 대상 버전을 선택하고 저장 위치 및 파일명을 지정합니다.

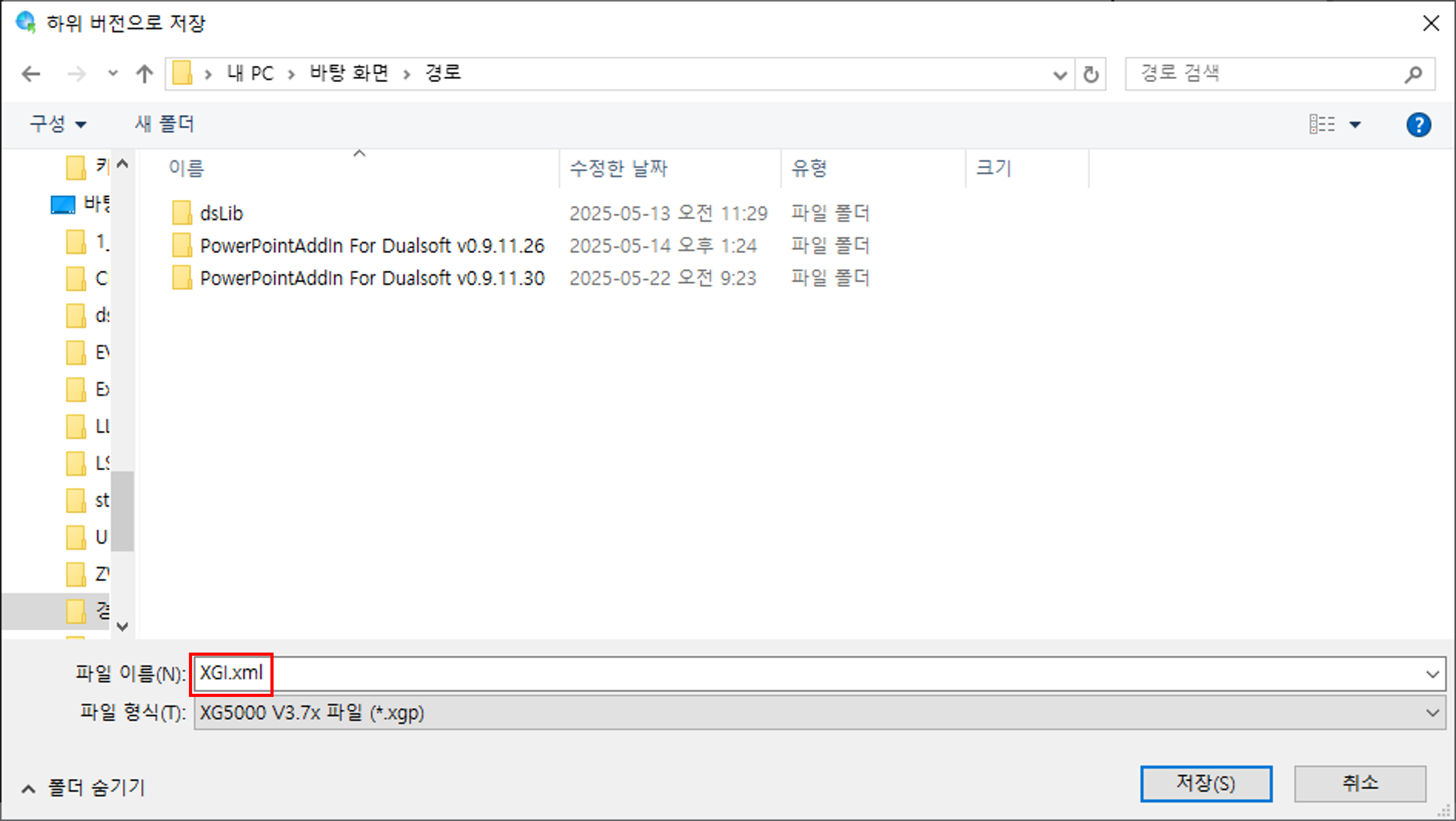

하위 버전으로 저장" 창이 뜨면, 원하는 경로와 파일 이름을 선택한 뒤, 확장자를
.xml로 변경하여 저장합니다.
2️⃣ DS Wizard 실행 방법
⓵ Step 1/4 – DS 마법사 실행

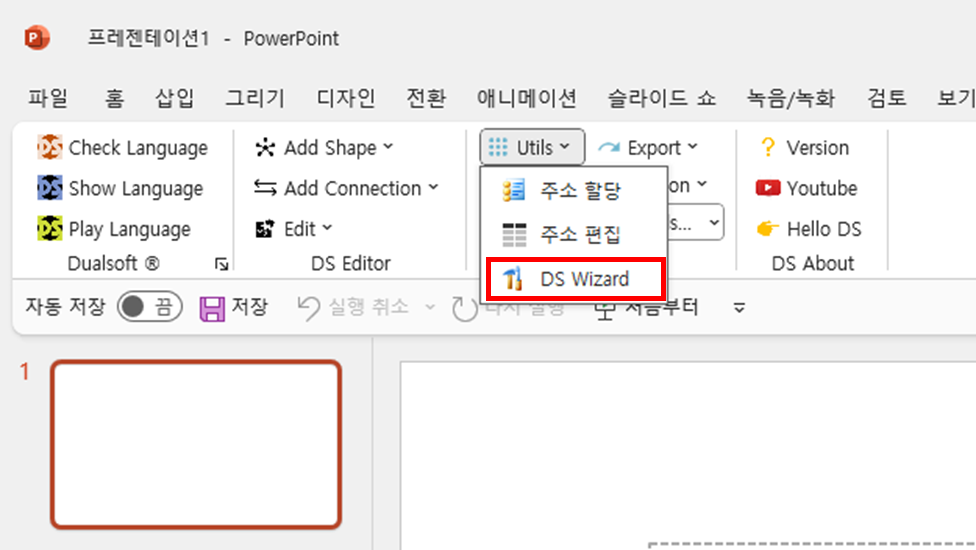

PowerPoint를 실행한 후, 상단 메뉴에서 **[추가 기능] > [Ds Tools] > [Utils] > [DS Wizard]**를 클릭합니다.

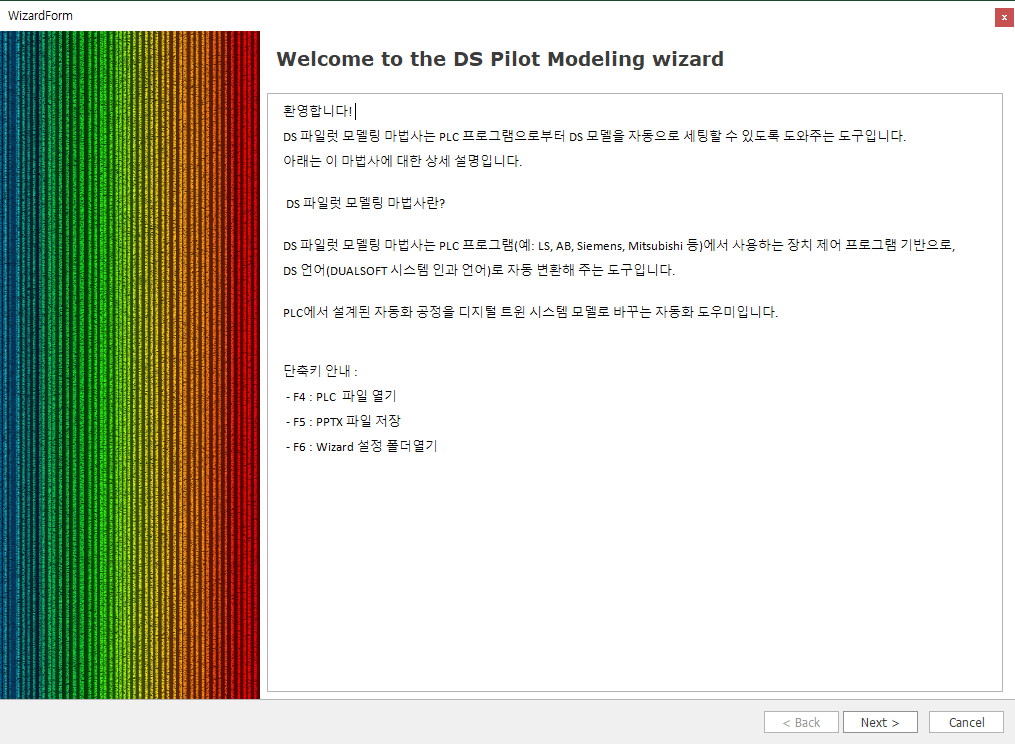

아래와 같은 마법사 시작 화면이 나타납니다.
DS 마법사는 PLC 프로그램을 기반으로 DS 언어(DUALSOFT 시스템 언어)로 자동 변환하여 디지털 트윈 모델을 생성하는 도구입니다.
⓶ Step 2/4 – PLC 파일 열기 및 대상 설정

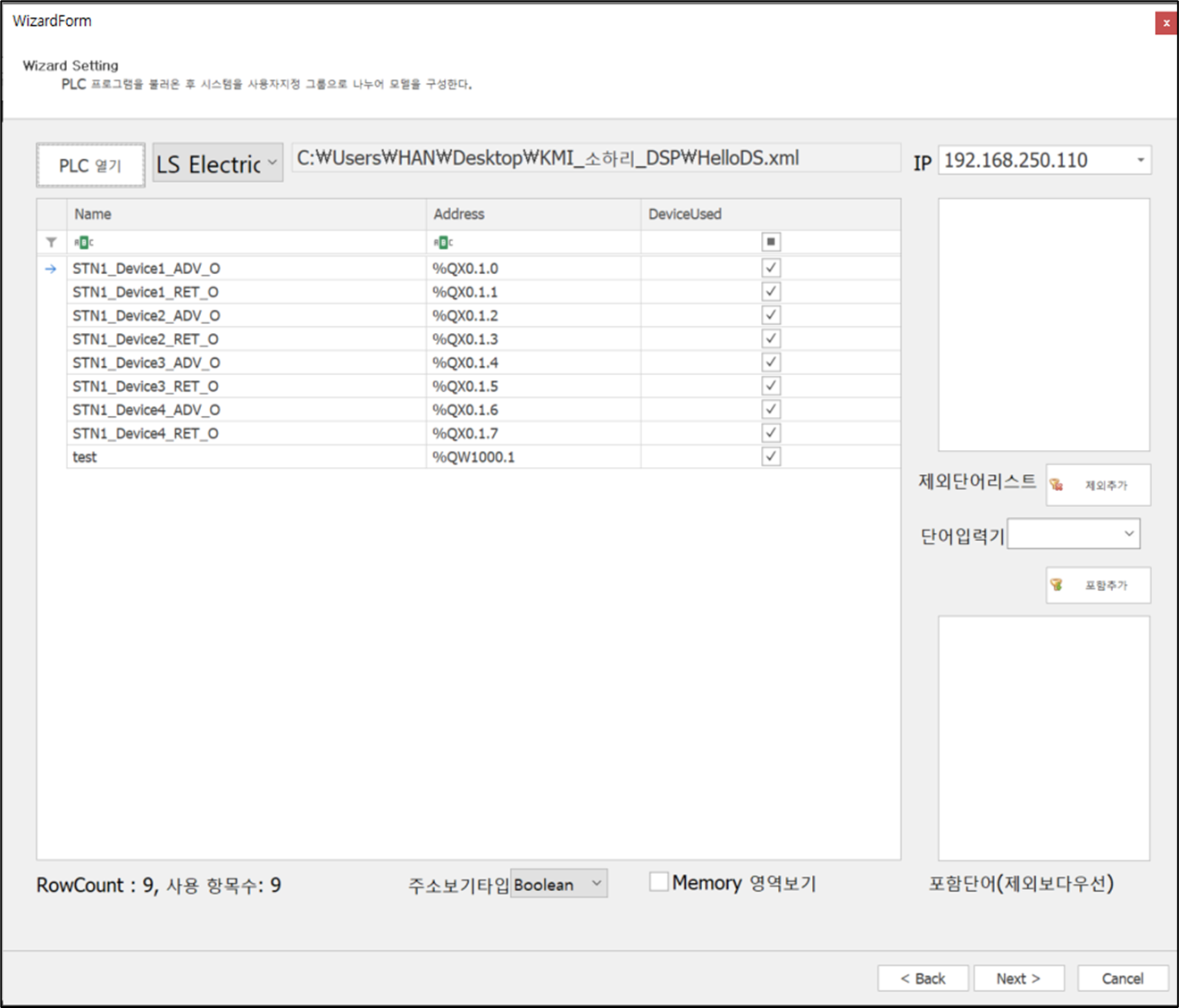

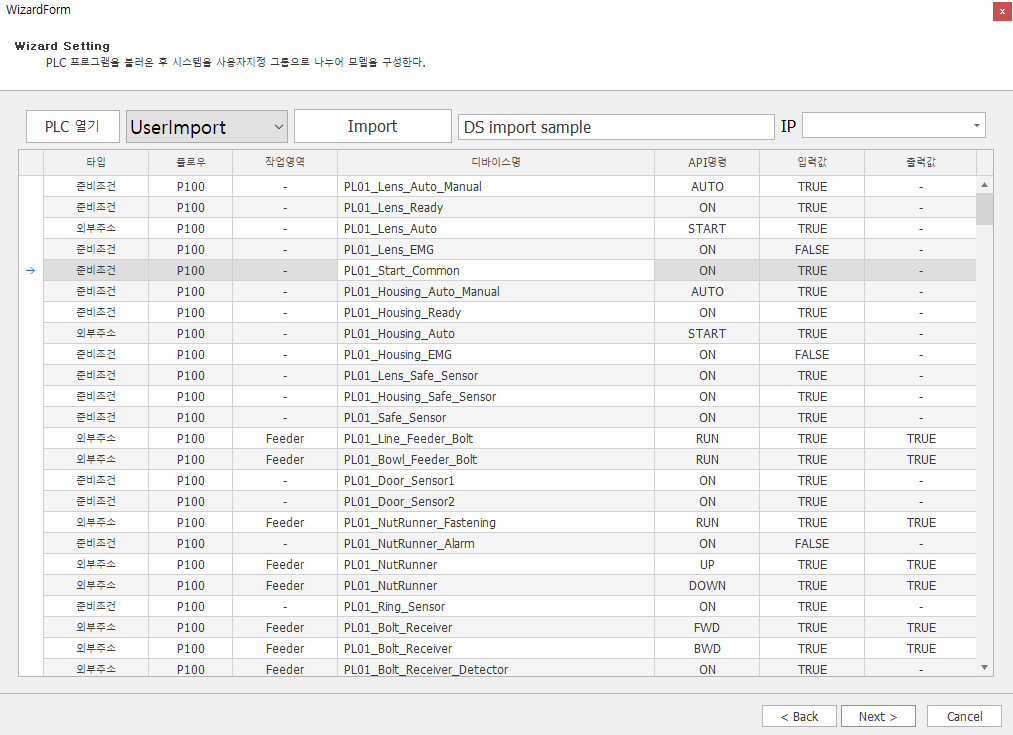

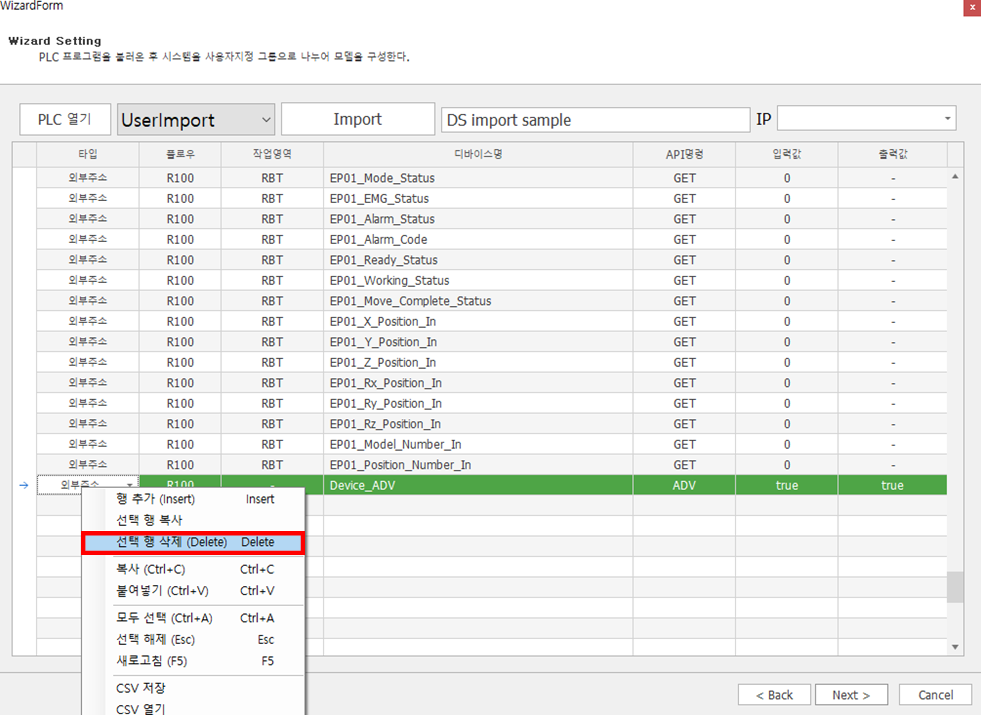

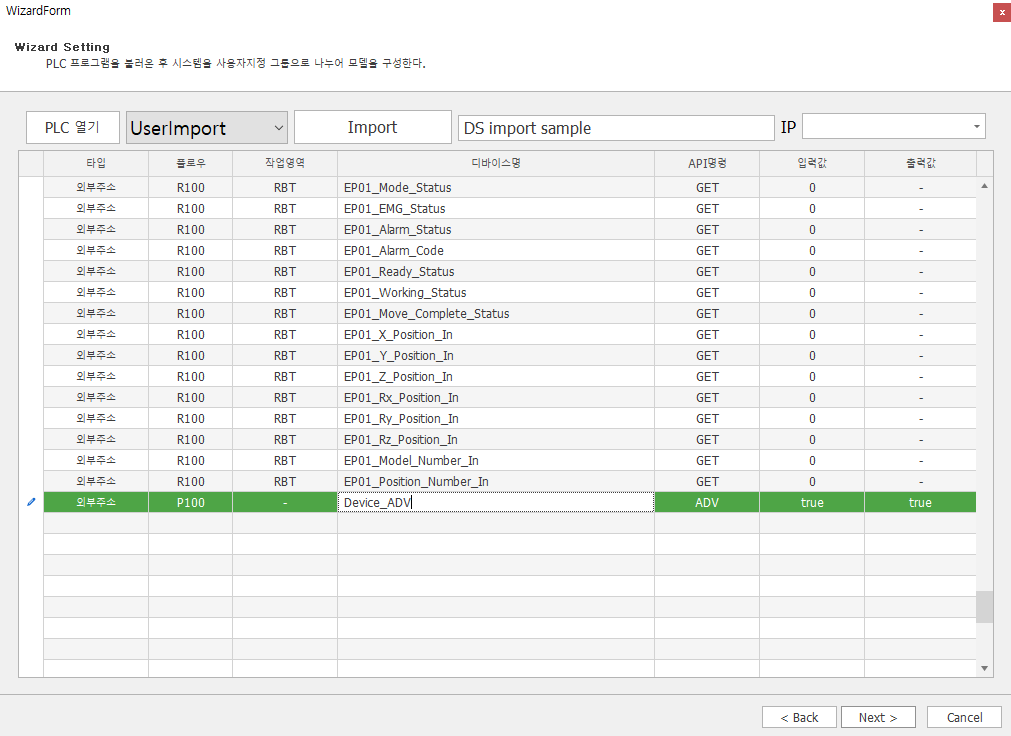

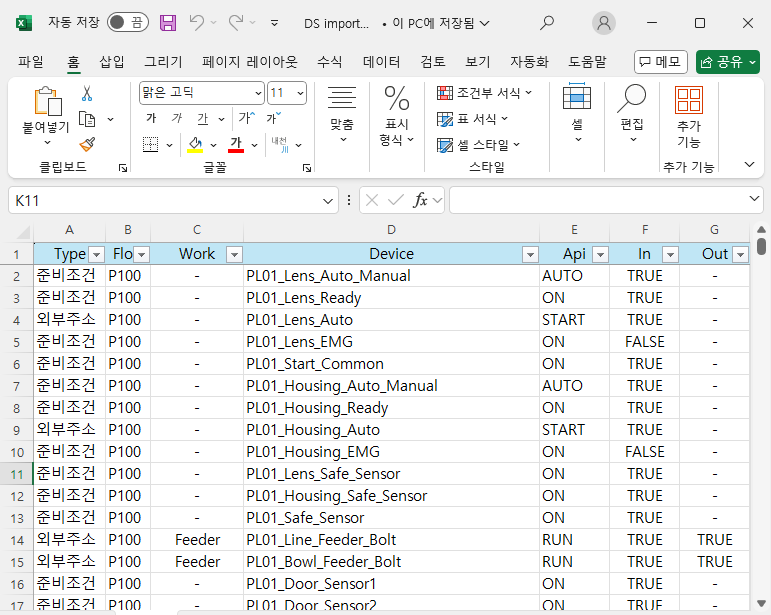

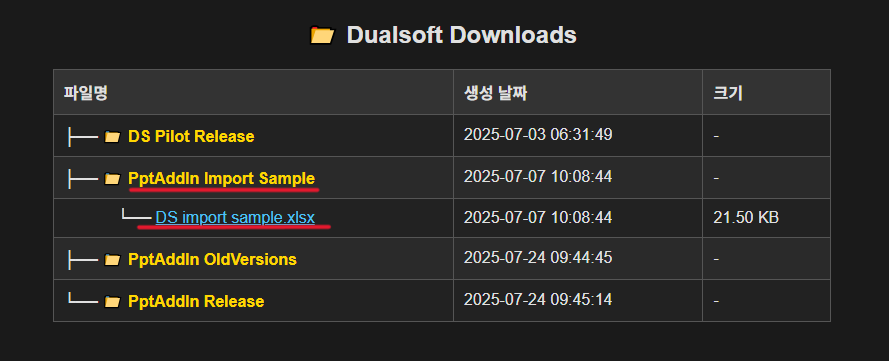

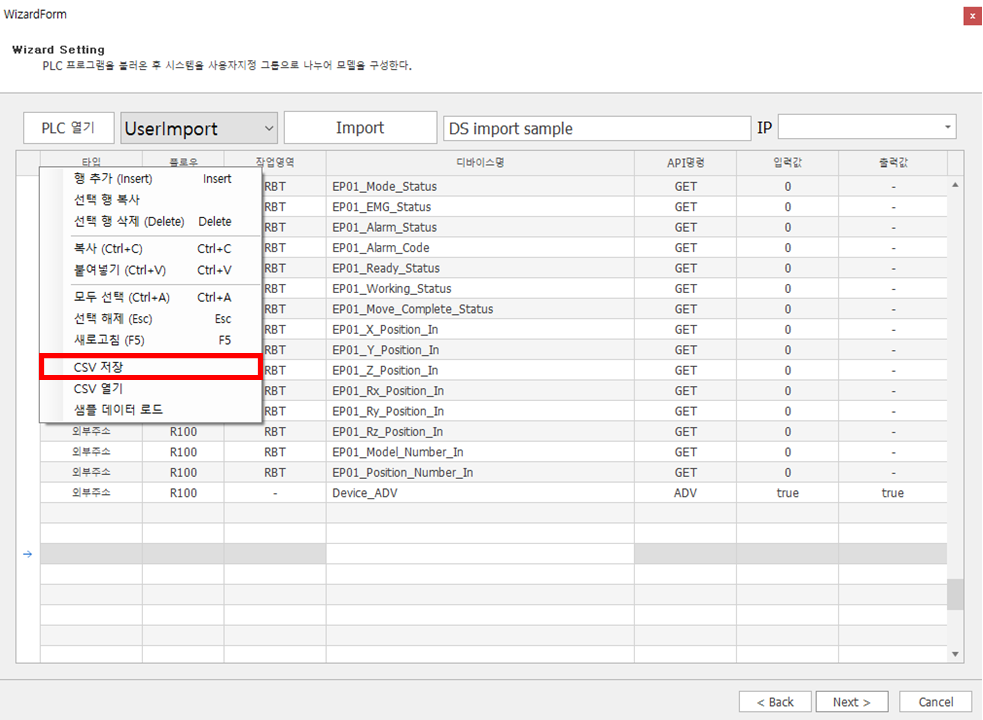

[PLC 열기] 버튼을 클릭하여 하위버전(XML)으로 저장한 XG5000 PLC 프로젝트 파일을 선택합니다.
선택된 파일이 로드되면 다음 항목들을 확인합니다:
모니터 대상 : 자동 감지된 주소 수
IP 주소 : 실제 PLC 통신에 사용할 IP
그룹 수 : 자동 계산 또는 수동 설정 가능
💡 XG5000에서는 반드시 "하위 버전으로 저장" 기능을 사용해 .xml 파일로 저장한 뒤 불러와야 합니다.
🔽 [Next >] 버튼을 클릭합니다.
⓷ Step 3/4 – 그룹 시각화 및 수량 입력

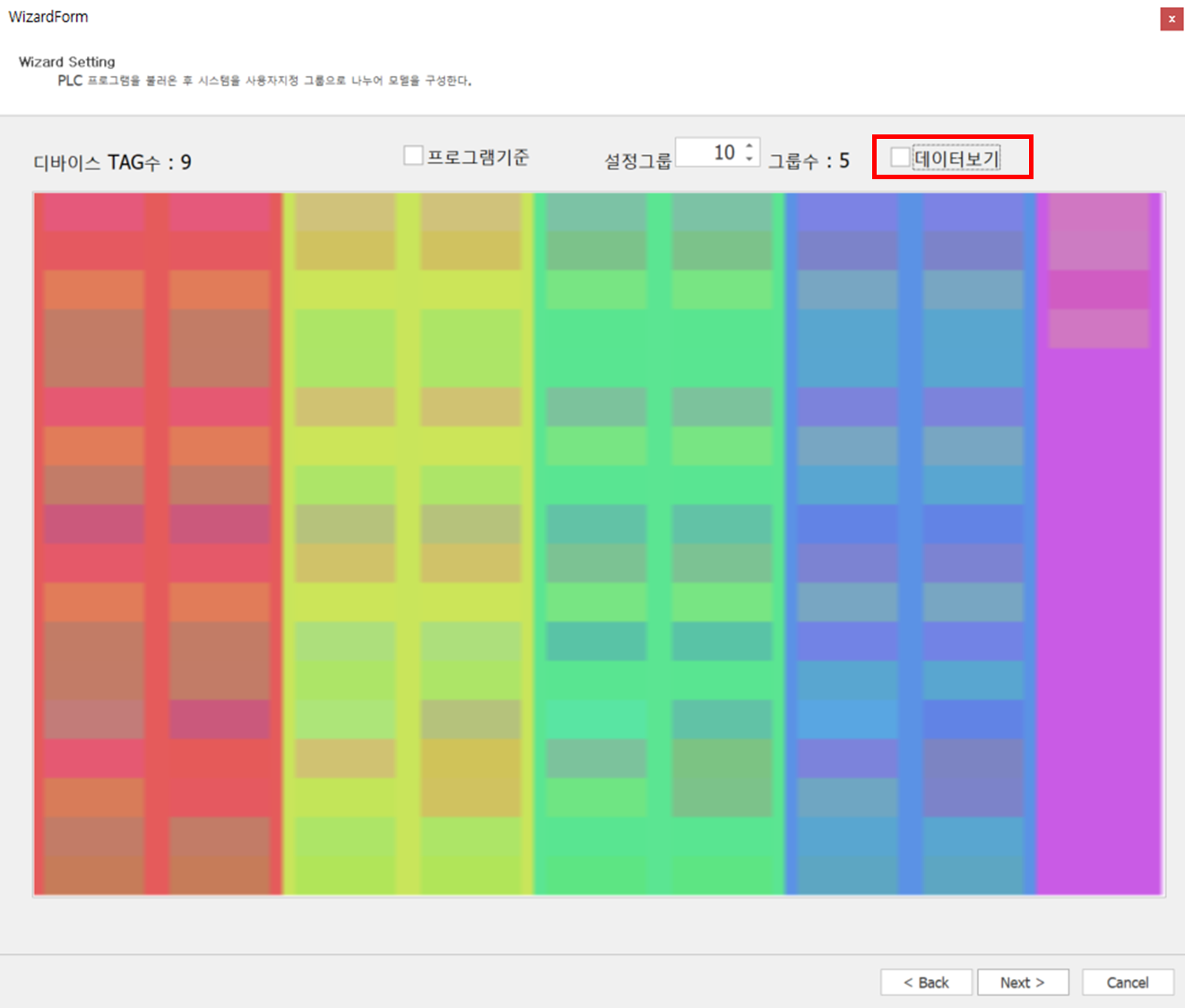

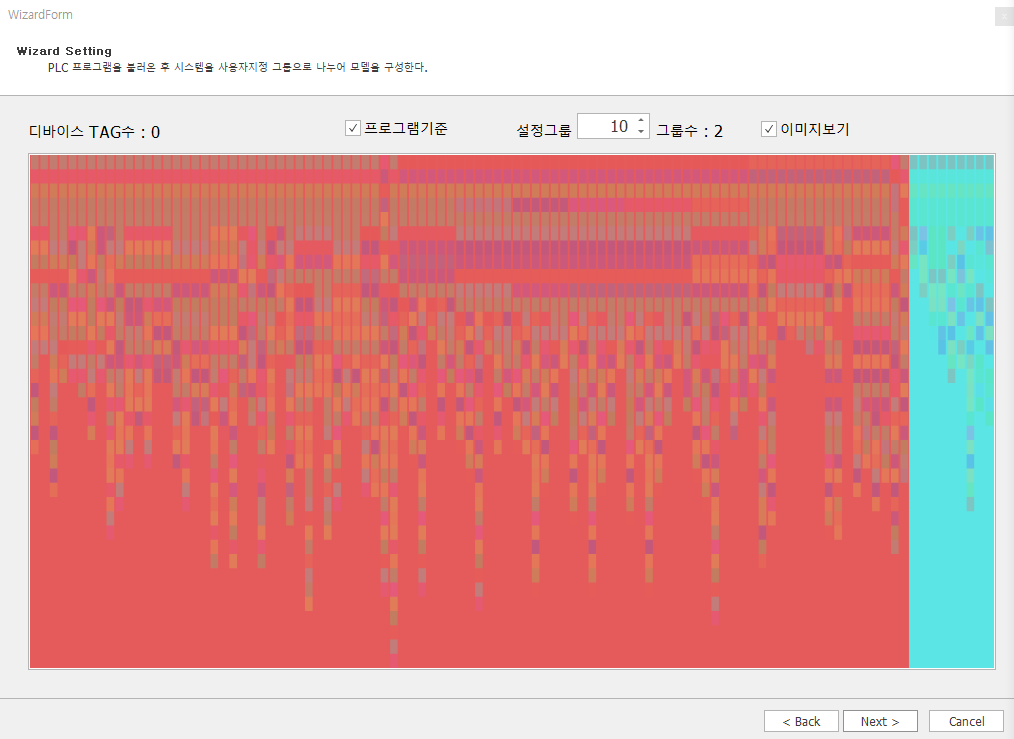

불러온 PLC 프로그램의 출력변수를 기반으로 자동 그룹 분석 결과가 색상으로 시각화됩니다.
사용자 설정에 따라 **[그룹 수]**를 직접 입력하거나 자동 설정 값을 유지합니다.
그룹은 출력변수 이름, 주소 범위 등을 기준으로 자동 구분되며, 시각화된 색상으로 그룹 경계를 쉽게 확인할 수 있습니다.
🔽 그룹 확인 후 [Next >] 버튼을 클릭합니다.
📘 보조 단계 – [데이터 보기] 기능

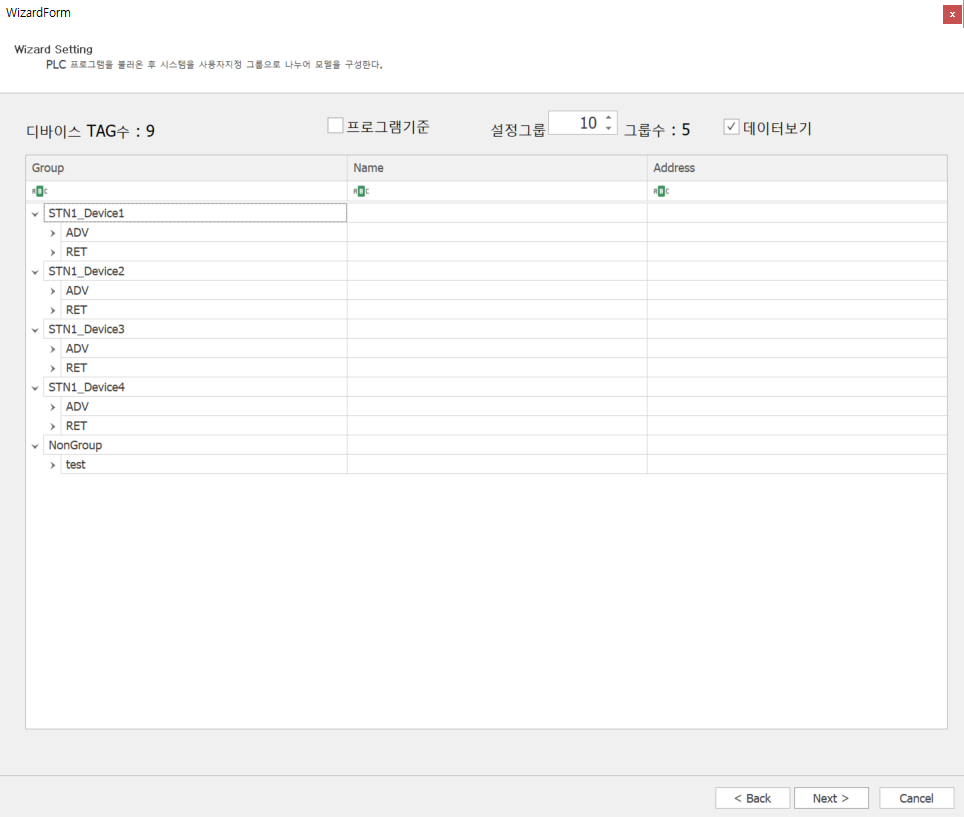

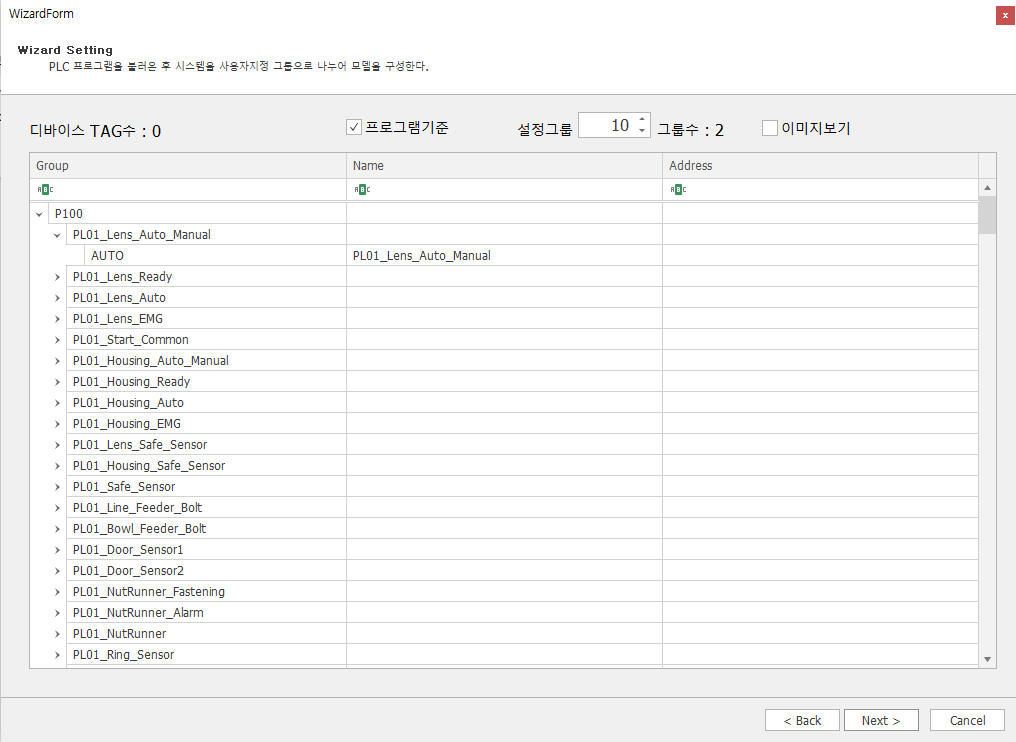

위 그룹 시각화 화면에서 데이터 보기 체크박스를 활성화하면, 디바이스 그룹 및 태그 정보를 표 형태로 상세하게 확인할 수 있습니다.
📋 주요 구성 항목
디바이스 TAG 수
현재 불러온 태그 총 개수 (예: 9)
설정 그룹 수
사용자가 수동으로 지정한 그룹 수 (예: 10)
자동 그룹 수
분석된 결과에 따라 자동 분류된 그룹 수 (예: 5)
표 구성
Group, Name, Address 컬럼으로 구성된 디바이스 테이블 표시
📘 보조 단계 – 데이터 보기 및 필터 활용
[데이터 보기] 옵션을 켜면, 디바이스 태그를 테이블 형태로 확인하고, 모니터링 대상도 직접 선택할 수 있습니다.
또한 필터 기능을 활용하면 **특정 조건(예: Device1_ADV)**에 해당하는 항목만 빠르게 추출할 수 있습니다.
📋 주요 구성 항목
Name
태그 이름 (DrivePushBtn_I, EmergencyBtn_err 등)
Address
실제 PLC 주소 (%MX1006 등)
MonitorUsed
해당 태그를 모니터링 대상으로 사용할지 여부 (체크박스)
RowCount
전체 태그 수 표시 (예: 65)
사용 항목수
모니터링 대상으로 선택된 태그 수 (예: 65)

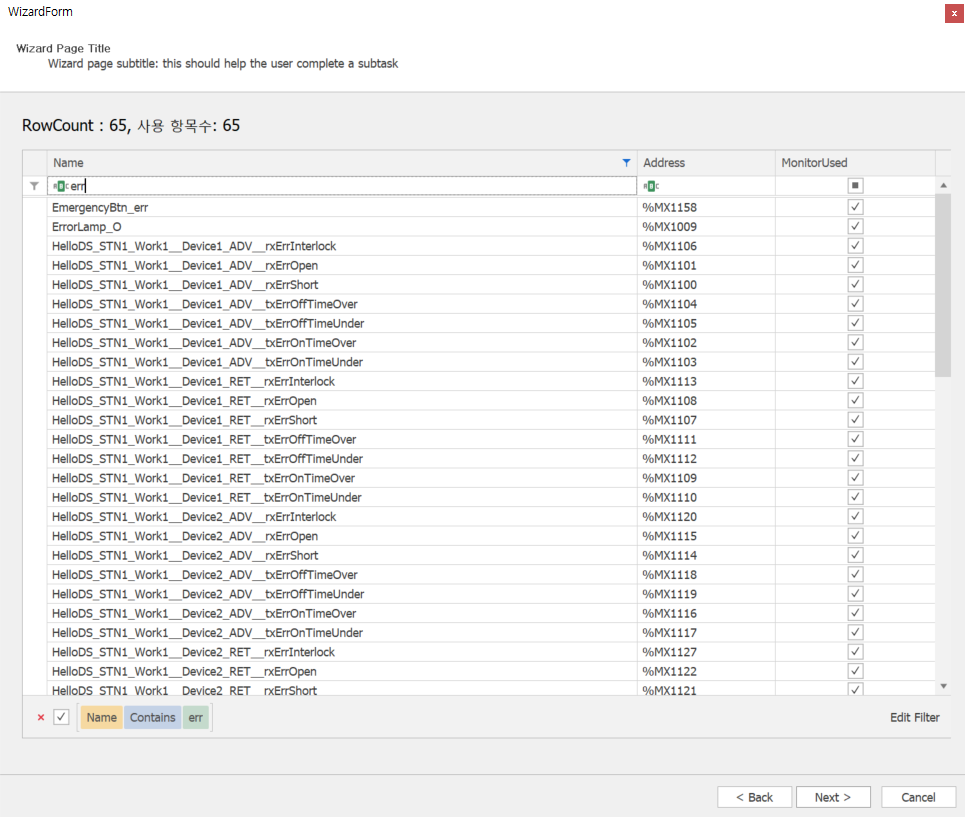

🔍 필터 기능 사용 예시
상단의 필터 박스를 이용하여
Name Contains "err"로 설정 시,ErrorLamp_O,EmergencyBtn_err,rxErrInterlock등 에러 관련 태그만 표시됩니다.복수 태그를 한 번에 선택해 모니터링 설정 가능하며, 우측 체크박스로 일괄 선택 또는 개별 선택이 가능합니다.
☑️ 이 기능은 조건 기반 디지털 공법 분석 및 시각화 대상 태그를 빠르게 지정할 때 매우 유용합니다.
⓸ Step 4/4 – PPT 결과 생성 및 DS Pilot 실행

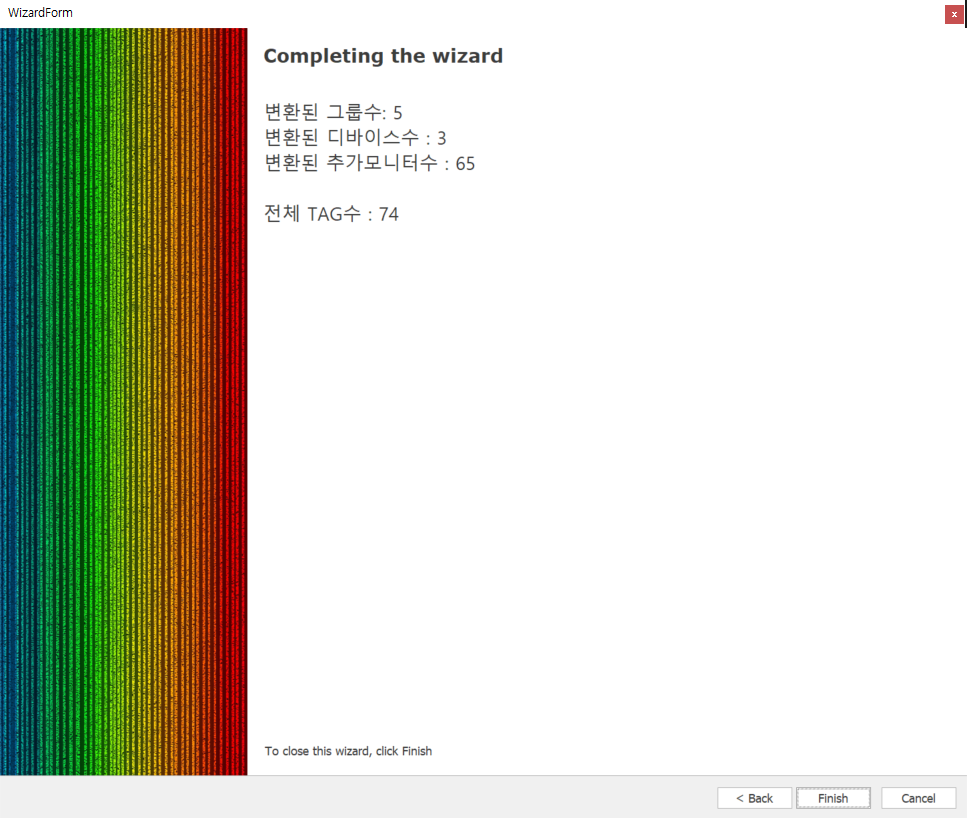

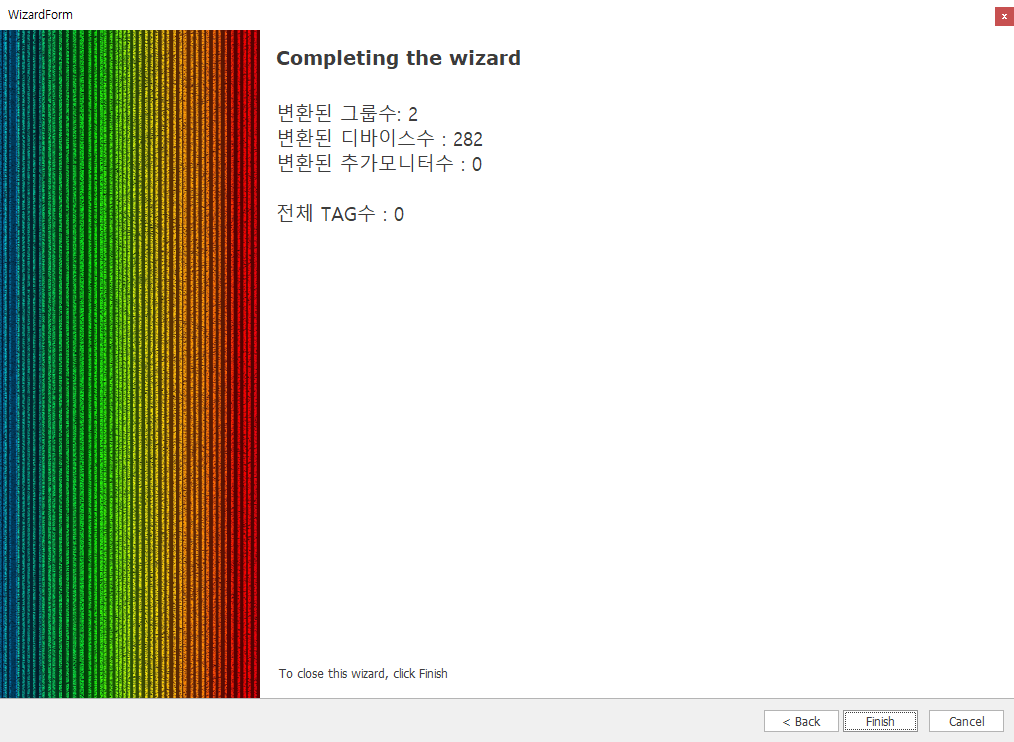

⓵ 마법사 완료 화면에서 다음 항목을 확인할 수 있습니다:
그룹 수, 디바이스 수, 출력 수
생성된 PPT 파일 경로
⓶ [Finish] 버튼을 클릭하여 결과 파일을 생성합니다.
⓷ 생성된 PPT에는 디지털 공법 모델이 자동으로 시각화되어 있습니다.
⓸ 이후 Dualsoft Setting 창에서 DS Pilot을 실행할 수 있도록 설정합니다:
CPU, IO 모듈, IP 주소 입력
[OK] 버튼 클릭하여 실시간 구동 가능
🧾 전체 흐름 요약
⓵
PowerPoint에서 DS Wizard 실행
⓶
PLC 프로그램 XML 파일 열기
⓷
출력변수 기반 그룹 자동 분석
⓸
디지털 공법 PPT 생성 및 DS Pilot 설정
